Setz- und Prüfanlagen

SP2

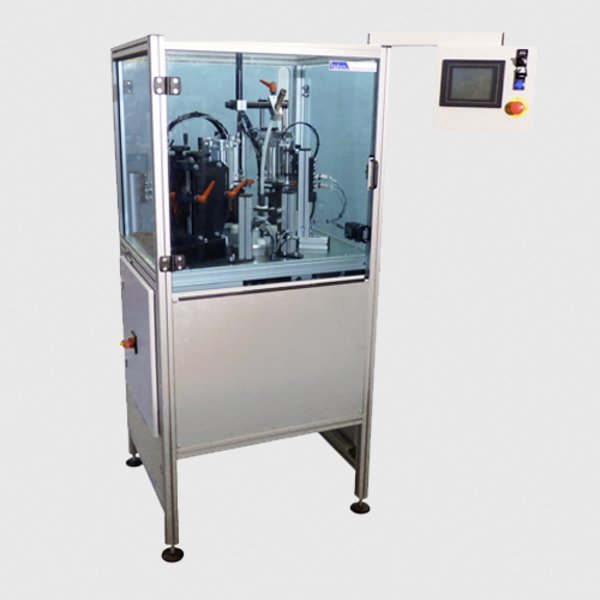

Setz und Prüfanlage mit automatischer oder Handbefüllung. Kraftmessung für eine Federlänge mit 3 oder 5 Gruppen-Sortierung im Bereich bis max. 1000N. 3 Setzstationen möglich. L0- und Block-Messung optional.

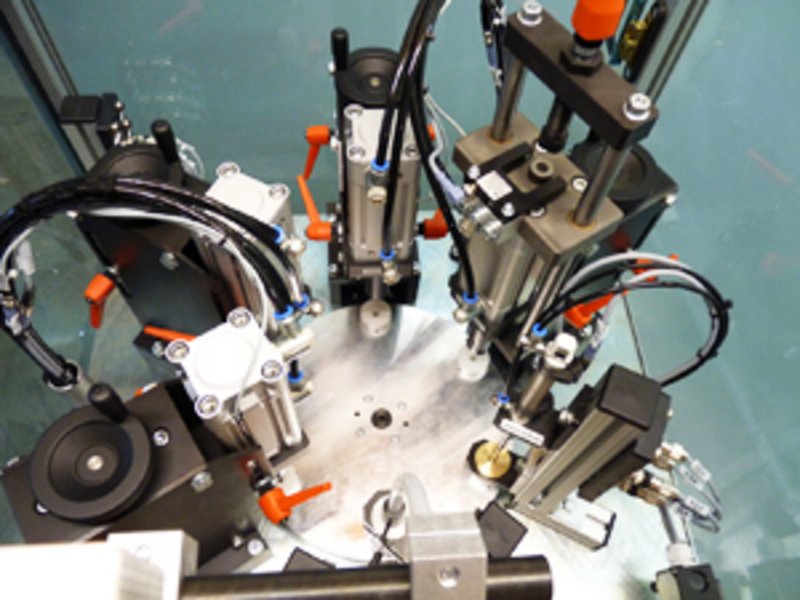

Funktionsweise: Über einen Schwingförderer oder von Hand werden Federn in ein senkrecht stehendes Rohr eingefüllt. Aus diesem Rohr wird über eine Zuführeinrichtung jeweils eine Feder einem Rundtisch übergeben. Dieser Rundtisch hat 6 Bohrungen 32 mm Durchmesser, für die Aufnahme der Prüfteile und bewegt sich schrittweise im Uhrzeigersinn. Nach der Befüllung werden dadurch die Federn zunächst zu den Setzstationen geführt. Anschließend erfolgt eine Kraftmessung bei einer einstellbaren Länge. Danach werden die Teile sortiert.





Lieferbar für folgende Bereiche:

Messbereich: 0 - 100 NewtonAuflösung: 0,001 N
Messbereich: 0 - 1.000 NewtonAuflösung: 0,01 N
Max. Federlänge:ca. 80 mm
Max. Federdurchmesser:ca. 28 mm
Maximale Geschwindigkeit:3.000 - 3.500 Teile/Std



Andere Kraftbereiche sind möglich.















SP5

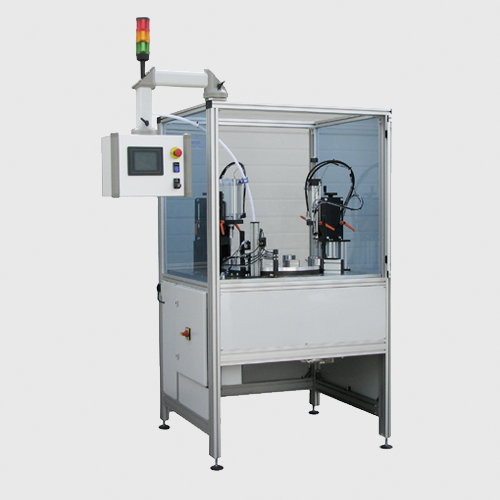

Setz und Prüfanlage mit automatischer oder Handbefüllung. Kraftmessung für eine Federlänge mit 3 oder 5 Gruppen-Sortierung im Bereich bis max. 5.000 N. 3 Setzstationen möglich. L0- und Blockmessung optional.

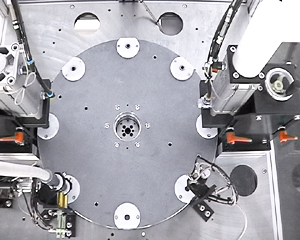

Funktionsweise: Über einen Schwingförderer oder von Hand werden Federn in ein senkrecht stehendes Rohr eingefüllt. Aus diesem Rohr wird über eine Zuführeinrichtung jeweils eine Feder einem Rundschalttisch (Schaltgetriebe) übergeben. Dieser Rundschalttisch hat 8 Bohrungen 55 mm Durchmesser für die Aufnahme der Prüfteile und bewegt sich schrittweise im Uhrzeigersinn. Nach der Befüllung werden dadurch die Federn zunächst zu den Setzstationen geführt. Anschließend erfolgt eine Kraftmessung bei einer einstellbaren Länge. Danach werden die Teile sortiert.





Lieferbar für folgende Bereiche:

Messbereich: 0 - 500 NewtonAuflösung: 0,01 N
Messbereich: 0 - 5.000 NewtonAuflösung: 0,1 N
Max. Federlänge:ca. 100 mm
Max. Federdurchmesser:ca. 50 mm
Maximale Geschwindigkeit:2.500 Teile/Std



Andere Kraftbereiche sind möglich.
