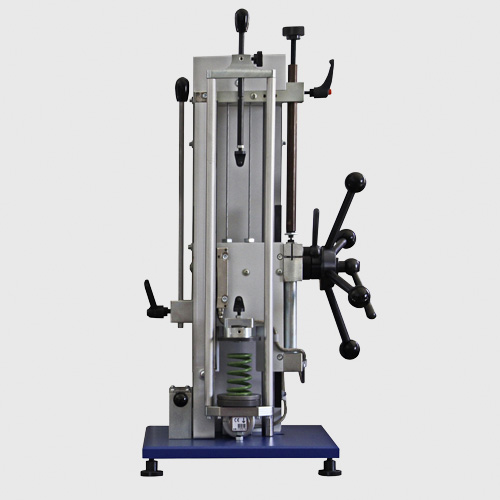

Federmessgerät WG-4D



Lieferbar für folgende Bereiche:

Messbereich: 0 - 100 NewtonAuflösung: 0,001 N
Messbereich: 0 - 200 NewtonAuflösung: 0,001 N
Messbereich: 0 - 500 NewtonAuflösung: 0,01 N



Andere Kraftbereiche sowie Retrofit Lösungen sind möglich.



Max. Hub bei Druckfedern: 250 mmMax. Hub bei Zugfedern: 300 mm



Das Federmessgerät WG-4D hat eine Zwei-Säulenführung mit 4 Lagerpunkten. Die Zustellung des Weges erfolgt über einen Hebel, die Feineinstellung durch eine davon getrennte Einrichtung. Messungen wie freie Länge, Blocklänge, Kraft bei Länge, Länge bei Kraft oder Federrate werden aus der Länge/Kraft oder Länge/Rate Kennlinie ermittelt. Die gemessenen Werte können abgespeichert oder als ASCII-Export an andere Systeme übergeben werden. Auswertung: Histogramm und Statistikwerte. Kraft Autotara-Funktion, Kompensierung der Verformung des Lastrahmens in 36 Stufen (Verformungskennlinie). Prüfprotokoll direkt ausdruckbar oder als Excel-Anwendung selbst konfigurierbar. Das Messgerät kann wahlweise mit 100 N, 200 N oder 500 N Messaufnehmer ausgestattet werden.
