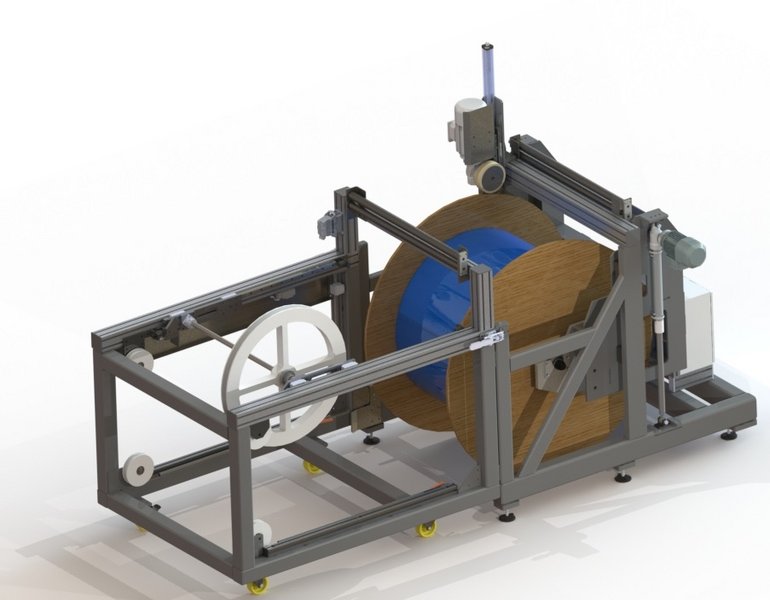

Spulenhaspel SPH-1000.5 TR

Spulenhaspel SPH-1000.5 TR für Spulen bis 1200kg

Der Haspel eignet sich für gleichmäßigen Drahtverbrauch. Durch den angetriebenen Ablauf mit Spannungsausgleich wirken auf den Draht nur sehr geringe, dem Drahtdurchmesser angepaßte Zugkräfte. Außerdem wirken auf die Einzugswalzen der Verarbeitungsmaschine keine zusätzlichen Radialkräfte. Damit wird eine hohe Einzugsgenauigkeit erreicht, die sich besonders bei empfindlicher Produktion bemerkbar macht. Der Haspel zeichnet sich durch einen großen Drahtspeicher aus, besitzt einen Schutzzaun-Anschluss und ein Handbediengerät. Die Drahtspule wird durch eine Hebeeinrichtung elektrisch hoch und runtergefahren. Die Drahtumlenkung (Tänzer Rad), ist für empfindliche Kupferdrähte oder schmale Bänder besonders leichtgängig.



Technische Daten:

Betriebsspannung: 400 V
Leistungsaufnahme: 1,5 KW
Drahtdurchmesser: ca. 3 - 10 mm
Spulenkernloch: 80 mm
Max. Spulenbreite: 700 mm
Max. Spulendurchmesser: 1200 mm
Drahteinlaufhöhe: ca. 1200-1400 mm
Max. Spulengewicht: 1200 kg
Max. Einzugsgeschwindigkeit: 120 m/min
